Identificação dos Pares em um Cabo Telefônico PDF Imprimir E-mail
Escrito por pedro pimentel
Ter, 12 de Outubro de 2010 15:41

Basicamente o par do telefone, tem seus pares(Fio "A" e Fio "B") identificados da seguinte forma:

Para o fio A  temos as seguintes cores de identificação em ordem crescente:



  • Branco
  • Vermelho ou encarnado
  • Preto
  • Amarelo
  • Violeta



Para o  fio B as cores são as seguintes :



  • Azul
  • Laranja
  • Verde
  • Marrom
  • Cinza



Temos então 5 cores para o primeiro fio e 5 cores para o segundo fio do par, perfazendo então (5x5=25) vinte e cinco pares possíveis.

A sequência se dará da seguinte forma

Pegamos a primeira cor possível para o fio "A", no caso o branco e combinamos com todas as cores possíveis para o fio "B", vejamos como ficará:



  • par 01 - Branco/Azul
  • par 02 - Branco/Laranja
  • par 03 - Branco/Verde
  • par 04 - Branco/Marrom
  • par 05 - Branco/Cinza



Todas as combinações possíveis para o fio "A" branco foram feitas, então vamos para a próxima cor, seguindo a ordem determinada será o vermelho, combinamos novamente com todas as cores possíveis para o fio "B";



  • par 06 - Vermelho/Azul
  • par 07 - Vermelho/Laranja
  • par 08 - Vermelho/Verde
  • par 09 - Vermelho/Marrom
  • par10 - Vermelho/Cinza



Repetimos então  para todos as cores possíveis do fio "A", com todas as cores do fio "B".

Clique aqui para a tabela completa das cores dos cabos amarração primária

Dá-se a esta sequência de cores e cabos o nome de amarração primária.

Para cabos maiores que 25 pares, estes serão divididos em subgrupos de 25 em 25 pares (para até 600 pares). A identificação dentro destes cabos maiores é feita através dos subgrupos ou coroas que são identificadas por fitas coloridas que seguem o padrão de amarração primária.

exemplo:

um cabo de 100 pares será dividido em quatro grupos ou coroas de 25 pares cada:

Primeiro grupo com pares de 01 a 25 terá fitas  branco/azul

Segundo grupo com pares de 26 a 50 terá fitas branco/laranja

Terceiro grupo com pares de 51 a 75 terá fitas branco/verde

Quarto grupo com pares de 76 a 100 terá fitas fios branco/marrom



Existem ainda cabos maiores onde os subgrupos coroas podem ser de 100 a 200 pares e podem atingir até 3600 pares ou mais.

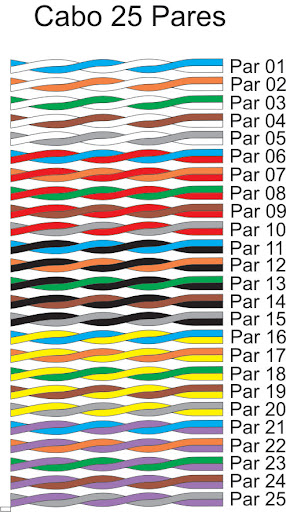

Sequência geral em um cabo com 25 pares :

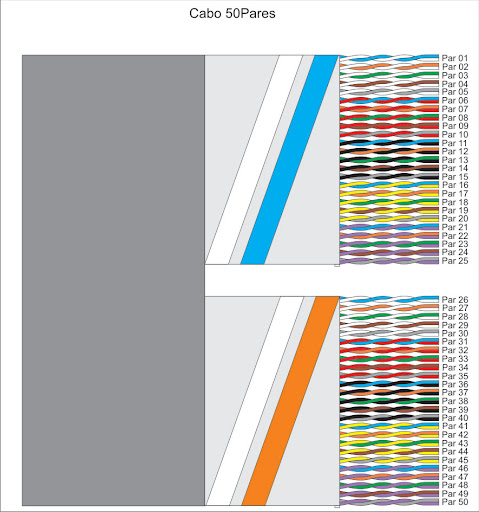

Sequência geral em um cabo com 50 pares note que a sequência de cores se repete no grupo seguinte
